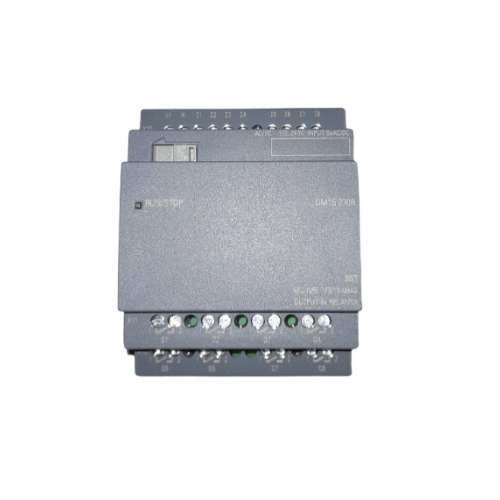

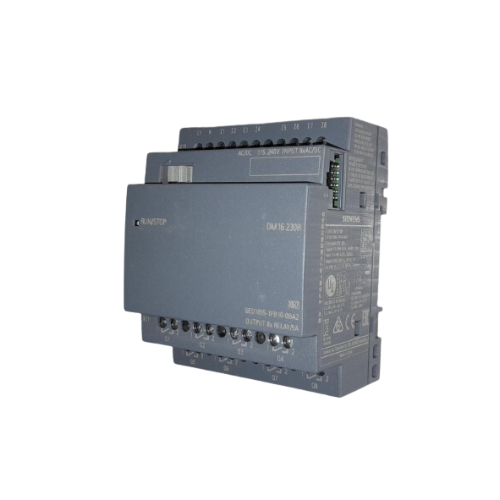

Módulo de la extensión DM16
Marca: Siemens
Modelo: 6ED1055-1FB00-0BA2
Tipo: Modulo de entrada/salida de PLC
Módulo de la extensión, para la INSIGNIA! 8, DM16 230R, 230VAC, 8DI, 8DO
Diseño/montaje:
Montaje sobre perfil normalizado de 35 mm, 4 módulos de ancho
Tensión de alimentación:
Valor nominal (CC)
● 115 V DC / Sí
● 230 V DC / Sí
Rango admisible, límite inferior (DC) / 100 V
Rango admisible, límite superior (DC) / 253 V
Valor nominal (CA)
● 115 V AC / Sí
● 230 V AC / Sí
Frecuencia de red
● Rango admisible, límite inferior
47 Hz
● Rango admisible, límite superior
Entradas digitales
Nº de entradas digitales 8
Tensión de entrada
● Tipo de tensión de entrada / AC/DC
● para señal “0” < 40 V CA, < 30 V CC
● para señal “1” >79 V CA,> 79 V CC
Intensidad de entrada
● para señal “0”, máx. (intensidad de reposo admisible) / 0,06 mA; 0,05 mA con AC, 0,06 mA con DC
● para señal “1”, punta. / 0,13 mA
Retardo a la entrada (a tensión nominal de entrada) para entradas estándar
— en transición “0” a “1”, máx. 40 ms
— en transición “1” a “0”, máx. 75 ms
Salidas digitales:
Número de salidas / 8; Relé
Protección contra cortocircuito / No
Ataque de una entrada digital / Sí
Poder de corte de las salidas
● con carga tipo lámpara, máx. / 1 000 W; 500 W con 115 V AC
Intensidad de salida
● para señal “1” valor nominal / 5 A
● para señal “1” intensidad de carga mínima / 100 mA
Conexión en paralelo de dos salidas
● para aumentar la potencia / No
Frecuencia de conmutación
● con carga resistiva, máx. / 2 Hz
● con carga inductiva, máx. / 0,5 Hz
● mecánico, máx. / 10 Hz
Salidas de relé
Poder de corte de los contactos
— con carga inductiva, máx. / 3 A
— con carga resistiva, máx. / 5 A
